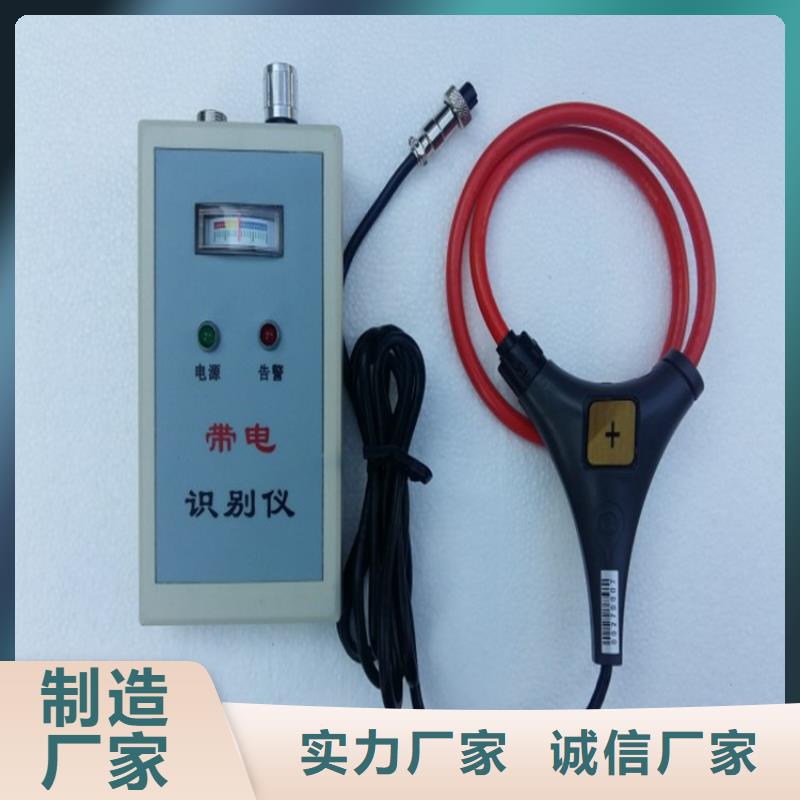

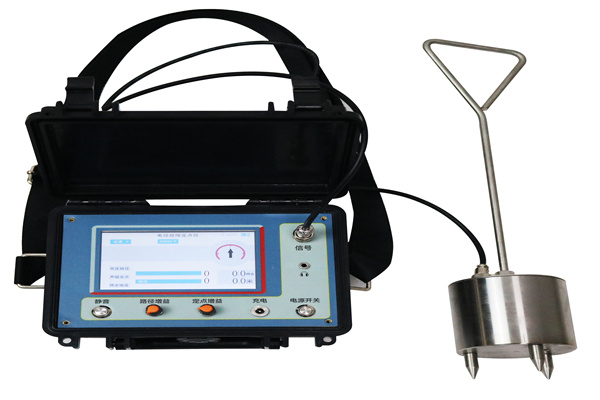

带电电缆识别仪

带电电缆识别仪定西

定西地下电缆管线探测仪功能特点?罗盘显示：直观显示管线位置。?左右指示：左右箭头显示管线位置正误提示：部分频率下，实时测量管线电流方向，实现跟踪正误提示，排除临线干扰。?实时进行深度和电流测量。?历史曲线显示：直观显示信号变化情况。?性鉴别：卡钳（选配件）鉴别可明确给出鉴别结果（选配件）鉴别在不方便使用卡钳时使用。?接地故障查找：使用A字架（选配件）可定位管线的对地绝缘破损点，无须调零，箭头指示故障点方向。?全数字化高精度采样及处理，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。?多种探测频率：主动探测和被动探测。?发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。?发射机大功率输出，输出多档可调，自动阻抗匹配，全自动保护。?内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。?机壳坚固、质轻便携。三、技术指标?发射机：1.输出方式：直连输出、辐射感应、卡钳耦合（选配）。2.输出频率：640Hz（复合频率）、1280Hz（复合频率）、10kHz、33kHz、83kHz。3.输出功率：10W，10档可调，自动阻抗匹配。4.直连输出电压：150Vpp。5.过载和短路保护。6.人机界面：128×64点阵液晶显示器。7.内置电池：4节18650锂离子电池，标称7.4V，6.8Ah。?接收机：1.输入方式：内置接收线圈、接收卡钳(选配)、听诊器(选配)、查障A字架(选配)。2.接收频率：主动探测频率：640Hz、1280Hz、10kHz、33kHz、83kHz。工频被动探测频率：50Hz/60Hz和250Hz/300Hz(用户可配置)。射频被动探测频段：中心频率分别为10kHz、33kHz、83kHz。3.管线探测模式：宽峰法、窄峰法、音谷法。4.电缆鉴别模式：接收卡钳(选配)智能鉴别和电流测量、听诊器(选配)鉴别。5.人机界面：320×240点阵液晶显示器。

定西地下电缆管线探测仪?其他：1.体积：发射机270×220×85mm，接收机700×270×120mm。2.质量：发射机2.2kg，接收机2.2kg。3.充电器：输入AC100～240V，50／60Hz，输出DC8.4V，2A。4.使用条件：温度:-10℃－40℃，湿度5-90％RH，海拔＜4500m。四、设备配置1、发射机 图1-4-1 发射机整体 图1-4-2 发射机键盘1.LCD显示器2.键盘3.输出插座4.充电插座5.开关键6.频率减小键7.频率增大键8.输出水平减小键9.输出水平增大键2、接收机 图1-5-1 接收机整体 图1-5-2 接收机键盘1.LCD显示器2.键盘3.增益调节旋钮4.充电插座5.附件输入插座6.开关/静音键7.模式键8.频率减小键9.频率增大键10.标定键11.测量键3、标配附件 序号 名称 图样和说明 数量1 发射机直连输出线缆 12 接地钎 23 接地延长线 14 充电器 标配两只，发射机接收机可单独充电 24、选配附件 （订货时须特别指定，未指定默认不选配）序号 名称 图样和说明 备注1 接收机附件连接线缆 （蓝色6芯插头弹簧线） 2 发射机附件输出线缆 （红色5芯插头） 3 发射卡钳 4 接收卡钳 5 A字架 第二章 发射信号的一般方法发射机对管线发射信号的方法有三种：直连、卡钳耦合和辐射感应，本章作为这些方法的一般介绍，对于电缆探测来说有其特殊性，在第三章中专门介绍。一、直连法直连法是将发射机的输出线直接接到金属管线上，并将信号直接注入。直连法适用于：自来水管道、燃气管道、通信电缆、电力电缆、阴极保护管道测试点或其它接入点，以及有长线特征的连续性金属结构等。发射机发出的电流经过管线，在其接地点流入大地，或通过管线和大地之间的分布电容流入大地，返回发射机。管线上的电流会产生电磁场辐射，接收机通过接收磁场进行管线探测。相比于其他方法，直连法能够得到的发射电流，所以在条件允许的情况下，应尽量采用直连法。1、直连输出线缆连接将发射机直连输出线缆一端的5芯红色航空插头插入发射机的输出插座。2-1-1 直连法附件连接2、直连接线将红色鳄鱼夹和管道露出的金属部分（如阀门等）连接，黑色鳄鱼夹和打入大地（土壤）的接地钎连接，如果接地线不够长，则使用延长线续接。

定西地下电缆管线探测仪功能特点?罗盘显示：直观显示管线位置。?左右指示：左右箭头显示管线位置正误提示：部分频率下，实时测量管线电流方向，实现跟踪正误提示，排除临线干扰。?实时进行深度和电流测量。?历史曲线显示：直观显示信号变化情况。?性鉴别：卡钳（选配件）鉴别可明确给出鉴别结果（选配件）鉴别在不方便使用卡钳时使用。?接地故障查找：使用A字架（选配件）可定位管线的对地绝缘破损点，无须调零，箭头指示故障点方向。?全数字化高精度采样及处理，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。?多种探测频率：主动探测和被动探测。?发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。?发射机大功率输出，输出多档可调，自动阻抗匹配，全自动保护。?内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。?机壳坚固、质轻便携。三、技术指标?发射机：1.输出方式：直连输出、辐射感应、卡钳耦合（选配）。2.输出频率：640Hz（复合频率）、1280Hz（复合频率）、10kHz、33kHz、83kHz。3.输出功率：10W，10档可调，自动阻抗匹配。4.直连输出电压：150Vpp。5.过载和短路保护。6.人机界面：128×64点阵液晶显示器。7.内置电池：4节18650锂离子电池，标称7.4V，6.8Ah。?接收机：1.输入方式：内置接收线圈、接收卡钳(选配)、听诊器(选配)、查障A字架(选配)。2.接收频率：主动探测频率：640Hz、1280Hz、10kHz、33kHz、83kHz。工频被动探测频率：50Hz/60Hz和250Hz/300Hz(用户可配置)。射频被动探测频段：中心频率分别为10kHz、33kHz、83kHz。3.管线探测模式：宽峰法、窄峰法、音谷法。4.电缆鉴别模式：接收卡钳(选配)智能鉴别和电流测量、听诊器(选配)鉴别。5.人机界面：320×240点阵液晶显示器。

定西 地下电缆管线探测仪 主机主机用于向故障线路施加超低频脉动直流信号使接地故障复现，电流由主机输出，流经故障线路，在接地点入地并返回主机。图2 主机面板5.1.1面板及各键功能介绍?信号输出：接信号输出线一段的插头，另一端接挂线杆蝴蝶螺母，挂线杆挂接在故障线路上。?测试地端子：接大地网，仪器必须可靠接地。?液晶屏：采用4.3寸工业级480×240点阵高亮度彩色液晶屏，LED背光，显示操作菜单和测量结果。?按键：“启动/选择”键，用于启动信号、移动光标或修改数据；“停止/确认”键，用于停止信号输出或是确认当前操作内容；“电源/返回”键，用于开关机或是放弃当前操作。注：在信号输出时操作“电源/返回”键无效，必须先停止信号输出。?DC 16.8V：仪器充电接口，请使用仪器配套专用充电器5.1.2主机主要部件：图3 主机主要部件5.2采集器采集器用于挂在故障线路的沿线，用来检测主机发出的直流脉冲信号，并通过无线方式向地面上的接收器传输数据。图4采集器示意图5.2.1面板及各部件功能介绍：?电源键：长按此键进行开、关机操作。?重置键：长按此键采集器将恢复出厂设置。?设置键：长按此键采集器进入设置状态。具体参数的设置，需要接收器发送。注：出厂时已经配置好，若非必要无需操作。?背面有电池安装槽用于安装电池。如图5所示：图5采集器电池槽5.3接收器用于接收采集器发送回来的数据。图6 采集器示意图5.3.1面板及各部件功能介绍：?液晶屏：采用2.4寸工业级320×240点阵高亮度彩色液晶屏，LED背光，显示操作菜单和测量结果。?↑键：修改数据和向上移动光标。?↓键：修改数据和向下移动光标。?→键：向右移动光标。?确认键：确认设置。?电源键：短按退出当前界面，长按关机。?背面有电池安装槽用于安装电池。如图7所示：图7 接收器电池槽

定西 地下电缆管线探测仪 工作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的直流脉冲信号使故障重现，根据基尔霍夫定律，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。那么从线路始端到故障点的路径上采用二分法的方式，在故障区域就能够测量到与注入信号近似等值或是小于该值的信号，而非故障区域（包括非故障分支和故障点后）故障的电流消失。逐级缩小接地区间范围，直到找到故障点。示意图如下:图1 系统示意图3主要功能与特点3.1充分注重用户的使用体验：体积小、重量轻、操作简单、定位快速准确、长时间工作稳定的特点，方便野外作业。3.2适用于小电流接地系统配电网能够检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。3.3超低频高压直流信号、独有的高速采样技术以及先进算法有效的避免了系统分布电容影响，数据采样更加。3.4故障电阻的检测范围宽，能够有效检测高阻接地等隐性故障：?本仪器能够检测线路上由于瓷瓶开裂、污物、潮湿等原因高阻状态下的接地，此状态的检测可有效的防止隐性接地故障的发生。3.5施加恒流信号使故障重现，故障电阻发生变化仪器将自动调节保持电流恒定，为故障检测提供了可靠的信号保证。3.6整套仪器设计小巧，操作简单，自动化程度高，减少了人工参与判断引起的误判，提高了故障检测的准确性，大大了工作效率：?主机体积小整机质量仅4.5kg，采集器和接收器总共不足0.5kg，其便捷性可见一斑。?

定西地下电缆管线探测仪架空线接地故障定位仪，适用于架空线路，在线路发生接地故障后，可用本设备对接地点进行定位。本设备采用低频交流模式，避免系统分布电容影响。空间磁场传感器定位方式在线路正下方检测特征信号无须登杆挂接传感器，具有操作简单，使用方便的特点。本设备是一套便携设备，可进行多条线路的故障定位。整套设备由发射机、接收机、空间磁场传感器及附件组成。发射机内置大容量锂电池，方便使用和携带。发射机 接收机空间磁场传感器 发射机接线盘 功能特点?用途：220V-35kV 架空线路小电流接地故障查找定位?适用于过渡电阻小于5k的故障。?采用空间磁场传感器检测特征信号，无须登杆挂接传感器。?发射机具有过流保护、过热保护功能。?发射机内置大容量锂离子电池组，携带方便。?接收机采用全数字化高灵敏度信号处理。?具有波形记录功能，判据简单。三、技术指标 1.定位精度：?空间磁场检测方式＜20米 2.发射机技术指标：?输出频率：20Hz?输出电压：不小于AC600V?输出功率：不小于80W?输出电流：不小于300mA?电源：内置48V，10Ah锂电池组；?充电器：输入AC100-240V，50/60Hz；输出54.6V/3A； ?体积： 450×240×270mm。质量：12.5kg3.接收机技术指标：?空间电流测量范围：0~300mA测量精度：10％?显示方式：800×480高亮彩色液晶，阳光下可视?电源：内置锂离子电池组，标称电压3.7V，6700mAh。?充电器：输入AC100-240V，50/60Hz；输出5V/2A； ?体积226mm×120mm×55mm。质量：0.9kg；4.使用条件：温度:-10℃－40℃，湿度5-90％RH，海拔＜4500m。

定西 地下电缆管线探测仪设备组成单相接地故障点巡查装置是由信号发生装置、信号采集器、信号接收定位器三部分组成。（1）信号发生装置：在故障线路停电状态下，该装置向10kV故障线路注入检测信号，用以检测接地故障。（2）信号采集器：为手持可移动测量装置，检测异频电流信号用于定位单相接地点。在线路正常运行时，可实时检测线路负荷电流。（3）信号接收定位器： 用于接收并显示信号采集器发送异频电流、负荷电流和钳表电压及本机电压等测量数据，确定故障点方向及位置。2.2操作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的异频信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。可以通过在线路任意位置检测该信号的存在与否，判断故障点的位置。示意图如下:三、特点及技术参数3.1特点（1）通过绝缘杆操作，内部有熔断保护装置，操作可靠（2）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用（3）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度（4）电流采集接收无线天线内置，确保钳表绝缘可靠（5）背光显示可以设置，方便夜间使用（6）体积小、重量轻、操作简单、携带方便3.2技术参数（1）信号发生装置异频电流输出范围：0-70mA输出精度：±1mA输出功率：50W测量范围：0-80k检测线路长度：大于100km显示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm电 源：锂电池12V/12Ah工作时间：大于4h工作温度：-10℃～＋50℃装置尺寸：327mm＊282mm＊218mm装置重量： 8kg（2）信号采集器 检测方式：钳形CT积分方式传输方式：433MHz无线传送传输距离：40m钳口尺寸：Φ33mm测量范围：0.1mA-100.0mA(异频电流) 1A-600A（负荷电流）测试精度：±％工作时间：大于10h装置尺寸：255mm＊76mm＊31mm电 源：碱性干电池1.5V＊4装置重量： 340g（3）信号接收定位器显示方式：中文液晶，背光功能工作时间：大于10hLCD尺寸：54mm＊50mm装置尺寸：204mm＊100mm＊35mm电 源：碱性干电池1.5V＊5装置重量：360g

定西 地下电缆管线探测仪这种方法的缺点是需要将电缆两端的接地线全部解开略显繁琐。2、护层－大地接法： 图3-1-2 护层－大地接线法如上图所示，将电缆近端的护层接地线解开，低压电缆的零线和地线的接地也应解开，对端的电缆护层保持接地，信号加在护层和接地钎之间（不可使用接地网），电缆相线保持悬空。电流自发射机流经护层，在电缆对端进入大地，流回近端返回发射机。这种接法不存在屏蔽，因而在地面上产生的信号强，信号特性也比较明确。同样，由于护层－大地分布电容的存在，信号会自近向远逐渐衰减。潜在的问题：护层外部的绝缘层若有破损，部分电流将由破损点流入大地，造成破损点后的电流突然减小，减小幅度与破损点的接地电阻有关。3、相线－护层接法：图3-1-3 相线－护层接法如上图所示，发射信号加在电缆一相和护层之间，对端相线和护层短路，护层两端保持接地。如果是单条电缆敷设，信号自发射机流经芯线，再经护层和大地两个回路返回。因为护层（铠装及铜屏蔽层）由连续金属组成，电阻很小；大地回路由于存在两端接地电阻，再加土壤电阻，总阻值较大，故大部分电流将通过护层返回，少部分电流通过大地返回。
